干货！各类设备上的浮球式疏水阀安装位置，不看损失千万！
在疏水阀众多系列当中，浮球式疏水阀的应用可以说是很广泛，但是很多时候大家会把它安装错误导致排水效果不佳，导致性能无法发挥，凝结水无法排出而造成设备损坏等问题，所以疏水阀的安装是很重要的一课内容，今天我们学习浮球式疏水阀在各设备上安装位置。
1.蒸汽干管上浮球式疏水阀的安装
蒸汽管道在暖管及运行时都有凝结水产生，应排除，否则易产生水击和增加蒸汽温度，影响安全生产。蒸汽管道一定要有向蒸汽流动方向倾斜的坡度。为排出管道中的凝结水，蒸汽管道沿管长平均30一50m处，应设立一个排水点。
排水点的结构很重要，图3-4所示的排水方法不正确。如图3-4(a)，因蒸汽流速达30~40m/s，凝结水不可能流入小孔排出；图3-4（b）是管道末端的排水水管。因凝结水必须满到小管口才有凝结水流入水管。
正确的接法如图3-5中(a)、(b)、(c)、(d)、(e)。图中(a)、(b)、(c)、(e)都有一个集水袋（立管)，将凝结水集中在袋中，然后由浮球式疏水阀排出。其中尤以图(e)为佳，因排永小管装在集水袋底以上25~50mm处，因此可避免脏物流入疏水阀。
2.加热水箱上流水阀的安装
图3-6（a)是一个用盘管加热的水箱，水箱的进汽端和加热盘管以及凝结水出口管的直径相同，唯有和疏水阀连接的一段短管较细?？冀胝羝蹦崴嬖谂坦艿牡撞?，蒸汽仍可从凝结水的上面通过到达流水阀，疏水阀此时不排水，而盘管中有气阻现象。
直至管中蒸汽全部凝结后，蒸汽压力才将凝结水向前推出。但这种情况不能维持多久，因为这些凝结水流完后，水封被破坏，汽阻现象又重新开始，浮球式疏水阀中又进入蒸汽，因此疏水阀又关闭。所以这样安装盘管的加热水箱大部分时间是靠热的凝结水加热，而不是靠蒸汽加热。要克服上述缺点，可将盘管末端及凝结水上升管改成如图3-6(b）所示的接法。
在直径50盘管的末端接一个上升管鹅颈弯头。这样，在盘管中积水前就在这一弯头中造成水封。上升管的直径也改为如图3-6(b）中的细管，这不但减少汽阻的体积，而且也容易维持上升管中的水柱，不使蒸汽通过。疏水阀尽可能安装得靠近上升管。在疏水阀前需加装过滤器。
如果为了防止腐蚀，液面下不允许有联接接头，所以按图3-6（c)所示的方法安装，将直径50管子的上升开始前一“段管子弯成一个袋形，在上升管中插入一直径较小的管子，粗管上方末端和细管接合处须封住，不使漏汽。
今天先说这两个设备上疏水阀安装位置，饭要一口一口吃哦，慢慢消化一下吧！
1.蒸汽干管上浮球式疏水阀的安装
蒸汽管道在暖管及运行时都有凝结水产生，应排除，否则易产生水击和增加蒸汽温度，影响安全生产。蒸汽管道一定要有向蒸汽流动方向倾斜的坡度。为排出管道中的凝结水，蒸汽管道沿管长平均30一50m处，应设立一个排水点。

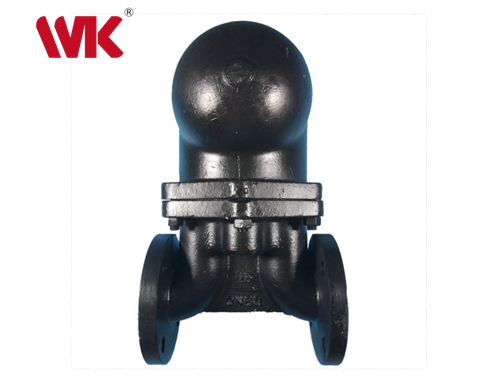

图1-浮球式疏水阀
排水点的结构很重要，图3-4所示的排水方法不正确。如图3-4(a)，因蒸汽流速达30~40m/s，凝结水不可能流入小孔排出；图3-4（b）是管道末端的排水水管。因凝结水必须满到小管口才有凝结水流入水管。

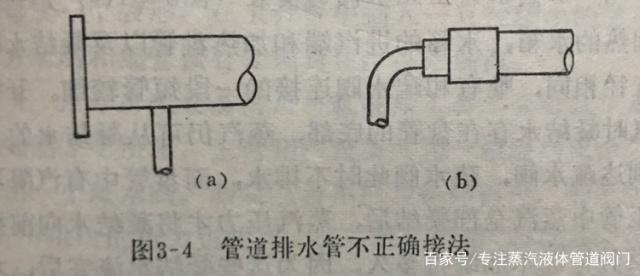

图3-4所示的排水方法不正确
正确的接法如图3-5中(a)、(b)、(c)、(d)、(e)。图中(a)、(b)、(c)、(e)都有一个集水袋（立管)，将凝结水集中在袋中，然后由浮球式疏水阀排出。其中尤以图(e)为佳，因排永小管装在集水袋底以上25~50mm处，因此可避免脏物流入疏水阀。

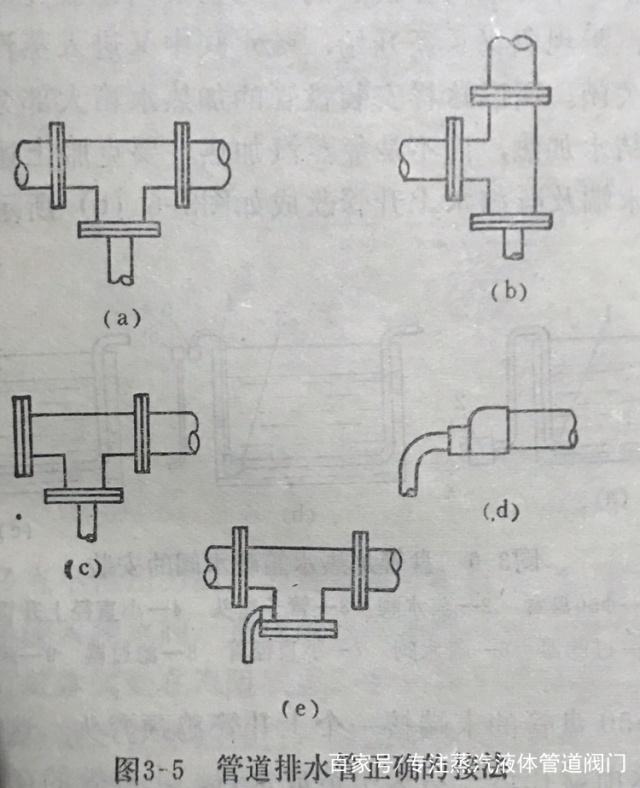

图3-5 正确接法方式
2.加热水箱上流水阀的安装
图3-6（a)是一个用盘管加热的水箱，水箱的进汽端和加热盘管以及凝结水出口管的直径相同，唯有和疏水阀连接的一段短管较细?？冀胝羝蹦崴嬖谂坦艿牡撞?，蒸汽仍可从凝结水的上面通过到达流水阀，疏水阀此时不排水，而盘管中有气阻现象。
直至管中蒸汽全部凝结后，蒸汽压力才将凝结水向前推出。但这种情况不能维持多久，因为这些凝结水流完后，水封被破坏，汽阻现象又重新开始，浮球式疏水阀中又进入蒸汽，因此疏水阀又关闭。所以这样安装盘管的加热水箱大部分时间是靠热的凝结水加热，而不是靠蒸汽加热。要克服上述缺点，可将盘管末端及凝结水上升管改成如图3-6(b）所示的接法。

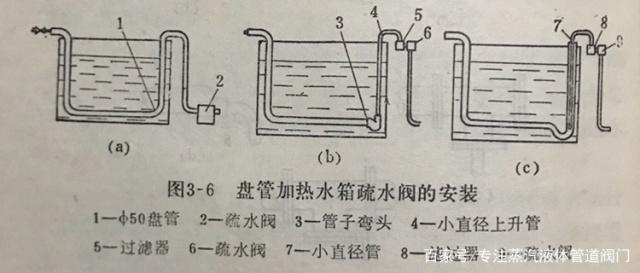

图3-6盘管加热的水箱
在直径50盘管的末端接一个上升管鹅颈弯头。这样，在盘管中积水前就在这一弯头中造成水封。上升管的直径也改为如图3-6(b）中的细管，这不但减少汽阻的体积，而且也容易维持上升管中的水柱，不使蒸汽通过。疏水阀尽可能安装得靠近上升管。在疏水阀前需加装过滤器。
如果为了防止腐蚀，液面下不允许有联接接头，所以按图3-6（c)所示的方法安装，将直径50管子的上升开始前一“段管子弯成一个袋形，在上升管中插入一直径较小的管子，粗管上方末端和细管接合处须封住，不使漏汽。
今天先说这两个设备上疏水阀安装位置，饭要一口一口吃哦，慢慢消化一下吧！
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
